“無人機偵測反制系統”（或稱無人機監控預警防控系統）是通過實時測量無人機圖傳信號來波方向和遙控器信號來波方向，實現對入侵的未知無人機和遙控器的偵測。當無人機或遙控器進入該區域時發出警報并警告操作人員，操作人員可選擇干擾設備迫降或強制驅離無人機。

無人機偵測反制系統不限制偵測范圍，通常其偵測范圍等同于無人機與遙控器之間的可用距離，一般取決于無人機/遙控器的發射功率，單臺設備可獨自偵測10公里以上范圍；如果架設多個設備進行組網，覆蓋范圍可無限擴展。與目前同類產品比較具有：體積小、重量輕、耗電省，兼具測向、監測和壓制等多功能，能滿足多種用途，實現多種戰術的特點。系統操作軟件功能全面、界面友好、操作簡單、使用便捷。同時還可以根據現場作業和實戰需要，對無人機偵測反制系統進行進一步優化和完善。

系統特點

1.全天候，能適應多種環境要求

專業無人機偵測軟件，能識別消費級無人機信號特征及型號；

信號實時采集、證據回放（200MHz寬帶實時采集與回放國內領先水平）；

有效排除WiFi信號對測量的影響；

標準GPS/北斗接收機，用于繪制地圖；

電子地圖標記無人機及遙控器位置

全天候不間斷工作，能夠常態化布設

可在夜間、濃霧及惡劣天氣下工作；

2.超遠距，能滿足廣域和無遮蔽監控需求（單臺半徑≥10KM）

360°全向覆蓋，單臺設備探測半徑最遠可達10公里以上(取決于無人機和地形，國內首臺全向360°覆蓋，且探測距離超遠的)

可捕捉隱藏在建筑物和樹木間的無人機圖傳和遙控器飛控信號（國內首臺即具有遠距離偵測又可以抵近偵測的設備）；

可根據用戶需求范圍和區域大小靈活擴展；

裝備小型化、便攜化、便于車載裝配和開設；

可實現移動中偵測，車速≤40KM；

無偵測近場盲區，自適應調制接收機檢測閾值；（同等條件下，國內首創）

3.精度高、頻帶寬，可同時監測跟蹤“無人機”和“操控者”

高跟蹤定向精度，測向精度1.5°左右；

工作頻率范圍2.4GHz到6GHz，一套設備可以同時偵測2.4 GHz和5.8GHz兩個頻段的圖傳和遙控器飛控信號，可在頻率范圍根據用戶需要定制頻段，另外還可以利用2幅天線實現30MHz到6GHz的全覆蓋；（16U處理主機，可以任意擴展所需偵測的頻段）

實時測量無人機UAV、遙控器等的射頻信號；

40MHz采集帶寬支持實時頻譜分析和跳頻信號監測；

可同時監測跟蹤無人機和飛控信號，偵測速度快，具有遙控器一開機即發現定位功能，便于早期預警和處置；

4.被動式、功耗低，可防止被偵測

被動式雷達，無輻射、工作隱蔽，不易被發現

工作時，不會對其它開機設備造成任何電子干擾。無輻射，長時間使用不會對人體造成任何不良影響；

開設快捷，開機即用；

無人機偵測反制系統功耗低，＜100W/時,可外接擴展電池和電源，延長現場操作時間；

5.可擴展性強

探測頻段具有可擴展性，目前設備可以探測2.4GHz、5.8GHz和5GHz，當有新的無人機測控頻段出現時，可以迅速對探測主機進行升級完善；

信號具有擴展性，可識別市面上常見無人機，當新的無人機品牌和系列出現時，可以迅速對已有的數據庫進行更新；

無人機偵測反制系統具有擴展性，可集成到雷達、光電及干擾控制系統，定位精度能夠精確引導光電設備實施跟蹤、精密確認，然后引導干擾設備實施有效干擾；

無人機偵測反制系統具有擴展性，具有專業的無人機偵測軟件，可以根據用戶需求進行多臺設備組網，形成無人機探測態勢，添加黑白無人機名單，建立專用指揮中心。

偵測系統組成

1.單臺系統

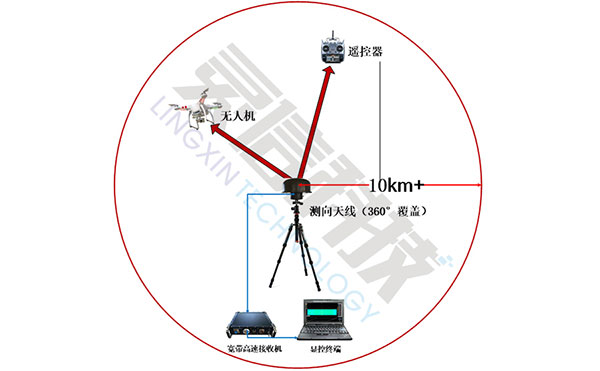

▲單臺系統連接及工作示意圖

2.多臺系統

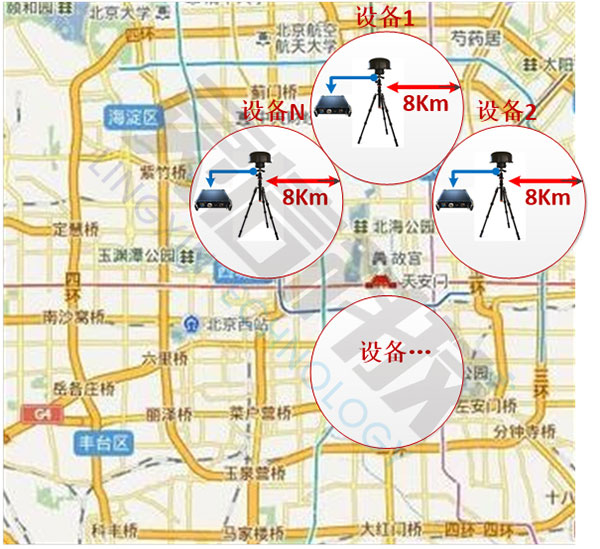

▲多臺組網工作示意圖

如圖所示，我們可以根據需求，進行組網，依據統一的技術體制對安保區域進行無限延伸。各個分設備獲取偵測信息后，通過局域網或無線網傳回指揮中心，由指揮中心統一指揮，各個分點無需有人值守。

偵測系統戰技指標

1.監測頻率范圍

2.4GHz～6GHz，可根據需要擴展為30MHz到6GHz的全覆蓋。（國內頻率最全）

2.測向距離（根據需求，定制不同天線前端和處理芯片

2.4GHz無人機測向距離：≥2000米、≥5000米、≥10000米（三款可選）

5.8GHz無人機測向距離：≥2000米、≥5000米、≥10000米（三款可選）。

3.測向準確度（標準信號源）

探測距離≥2000米條件下，≤1.5°（RMS）左右；

探測距離≥5000米條件下，≤2°（RMS）左右；

探測距離≥10000米條件下，≤3°（RMS）左右。

4.機動性

單人員操作，設備開設/撤收時間不大于5min。

5.供電、功耗

直流24V供電，可外接交流適配器；電池連續供電不小于4h；總功耗不大于100W。

6.設備重量

探測距離≥2000米條件下，整套設備≤15kg；

探測距離≥5000米條件下，整套設備≤35kg；

探測距離≥10000米條件下，整套設備≤65kg。

偵測應用場景

1.城市單棟建筑“點式目標”防護

針對城市中某一單獨建筑開展無人機入侵防護，典型場景為獨棟高層大樓的防護：

根據大樓的環境特點，在大樓制高點或選定重點高度方向布置“無人機探測主機”1個（根據實際安裝情況酌情添加少量紅外進行補盲），可對環繞大樓的空間實現全覆蓋探測；樓頂中央布置“紅外補盲傳感器”，可對樓頂向上空間補盲探測，最終形成對大樓外圍全部立體空間的探測覆蓋，最大探測距離10000米，可有效發現突發的微型無人機。大樓頂布置有兩臺多模反制槍，可實現對全空域的自動一體化無人機反制。反制槍也可由巡邏人員或保衛人員隨身攜帶，實時接收探測引導信息，由人工對無人機實施干擾。分布式布置的主傳感器、補忙傳感器、反制槍通過網絡匯集到監控指揮中心服務器，監控指揮中心布置于大樓內部任意位置，最低配置為2臺高性能服務計算機加兩塊屏幕。

無人機偵測反制系統工作流程為：分布式融合傳感器網絡發現無人機——服務器智能分析識別是否有威脅——監控指揮中心報警并自動調度最近的攝像頭對準入侵無人機——監控人員視頻復核——發出反制指令——距離入侵無人機最近的無人機反制槍自動對準實施干擾。

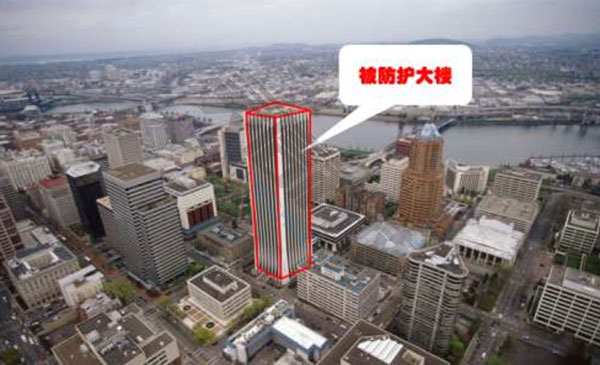

▲單建筑群區域防護圖

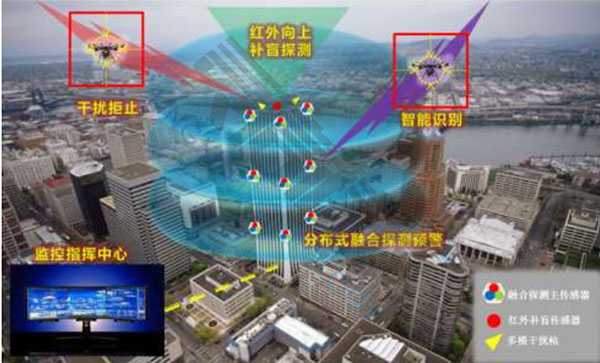

▲無人機偵測反制系統單建筑群工作流程圖

2.多建筑群“面式目標”區域防護

針對城市中某塊區域開展無人機入侵防護，典型場景為大院的防護：

根據大院環境特點，不同于大樓，探測傳感器不能只布置于一棟建筑，需沿大院外圍建筑圈布置“融合探測主傳感器”若干個，可對環繞大院的空間實現全覆蓋探測；大院里面每棟樓頂中央布置“紅外補盲傳感器”，可對樓頂向上空間補盲探測，最終形成對大樓外圍全部立體空間的探測覆蓋，最大探測距離10000米，可有效發現抵近的微型無人機。在大院四個角落的大樓頂布置有多模反制槍，可實現對全空域的自動一體化無人機反制。

無人機反制槍也可由巡邏人員或保衛人員隨身攜帶，實時接收探測引導信息，由人工對無人機實施反制。分布式布置的主傳感器、補忙傳感器、反制槍通過網絡匯集到監控指揮中心服務器，監控指揮中心布置于大樓內部任意位置，最低配置為2臺高性能服務計算機加兩塊屏幕。

系統工作流程與單棟建筑相似。

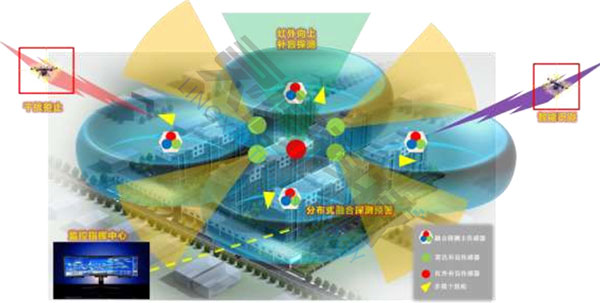

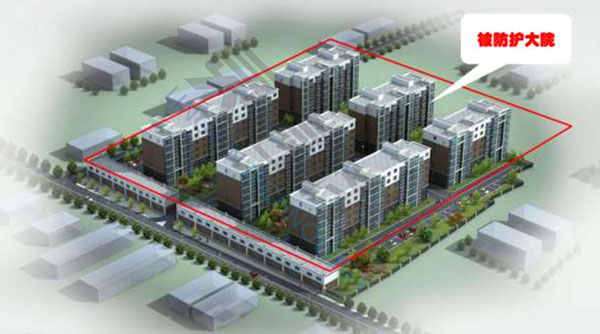

▲多建筑群區域防護圖

▲無人機偵測反制系統多建筑群防護工作流程圖

3.狹長型“線式目標”區域防護

主要針對開闊的狹長地域進行防護，典型場景為邊境線和高鐵沿線的防護。

4.移動式“運動目標”伴隨防護

以車載的形態，主要針對運動中的移動目標進行防護，典型場景為國際馬拉松、自行車等賽事或移動警衛目標的伴隨防護。
